1. Вступ: Ключові проблеми в мініатюрних електромагнітних клапанах
1.1 Мініатюрні вакуумні електромагнітні клапани: основа точного керування
Мініатюрні вакуумні електромагнітні клапани відіграють вирішальну роль у сучасному промисловому та науковому застосуванні. Вони забезпечують точний контроль газів і рідин у таких пристроях, як портативні вентилятори, аналізатори крові, мікрофлюїдні насоси та автоматизовані лабораторні системи. Їх компактна конструкція вимагає високої надійності, низького енергоспоживання та швидкого та точного спрацьовування клапана.

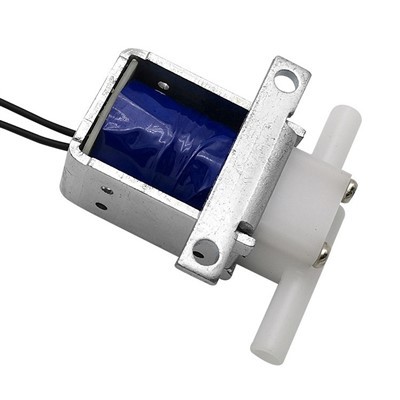

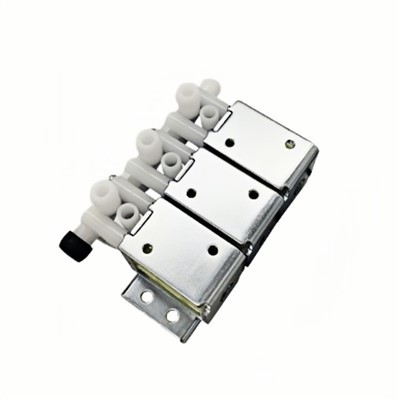

Щоб отримати посилання на-реальний продукт і технічні характеристики, інженери можуть переглянути цей мініатюрний електромагнітний клапан:2-ходовий міні-магнітний клапан 12 В
1.2 Основне питання: чи можна регулювати опір постійному струму?
Так, опір постійному струму котушки в 2-ходовому мініатюрному вакуумному електромагнітному клапані можна регулювати на етапі проектування. Змінюючи матеріал котушки, структуру та конфігурацію обмотки, інженери можуть точно контролювати опір, який безпосередньо впливає на робочий струм клапана, магнітну силу та характеристики відгуку.
1.3 Основне запитання: чи зменшує струм збільшення опору?
Відповідно до закону Ома (I=U/RI=U/RI=U/R), коли напруга живлення залишається постійною, збільшення опору котушки постійному струму зменшить-постійний струм. Цей зв’язок є фундаментальним для розуміння наступних змін у потужності, теплогенерації та магнітній силі.
1.4 Структура та мета статті
У цьому документі детально розглядається тема, починаючи від основних електричних принципів і дизайну котушок і закінчуючи ефектами продуктивності та інженерними стратегіями, включаючи реальну-програму від Pinmotor для демонстрації практичної цінності оптимізації опору.
2. Електричні основи електромагнітних котушок
2.1 Закон Ома: основа струму та опору
Закон Ома(I=U/RI)визначає співвідношення між струмом, напругою та опором. У стабільному-стані постійного струму котушка соленоїда поводиться, по суті, як резистивне навантаження. Робочий струм повністю залежить від напруги живлення (U) і опору котушки постійному струму (R).
У мініатюрних соленоїдах струм безпосередньо впливає на магнітну силу та швидкість спрацьовування клапана, що робить необхідним точне керування опором.
2.2 Фізичні основи опору постійному струму
Опір котушки постійному струму виражається як:
R=ρL/A
Де:
- ρ=питомий опір матеріалу дроту
- L=загальна довжина дроту
- = Площа поперечного-перерізу дроту
Таким чином, вибір матеріалу, довжина дроту та товщина дроту є трьома основними факторами, що визначають опір котушки постійному струму.
3. Як регулювати опір постійному струму: Мистецтво проектування котушок
3.1 Зміна матеріалу дроту: вибір питомого опору
Різні матеріали мають різний питомий опір, наприклад мідь, алюміній і спеціальні сплави. Найчастіше використовується мідь завдяки відмінній електропровідності, механічній міцності та технологічності. Оптимізація якості та однорідності мідного дроту дозволяє точно-регулювати опір без зміни самого матеріалу. У деяких високоточних -додатках мідні сплави з низьким-питомим опором можуть використовуватися для зменшення втрат електроенергії та виділення тепла.
3.2 Зміна діаметра дроту (-перерізу): найбільш прямий метод
Менший діаметр дроту збільшує опір, а більший – зменшує. Вибір відповідного діаметра емальованого дроту є найбільш простим і широко використовуваним методом регулювання опору котушки.
3.3 Зміна витків котушки: балансування довжини та магнітної сили
Збільшення кількості витків котушки (N) збільшує загальну довжину дроту (L), підвищуючи опір. Однак кількість витків також визначає магнітну силу(F∝N⋅I), тому надмірні або недостатні оберти можуть погіршити продуктивність. Необхідно підтримувати баланс в обмеженому просторі.
3.4 Зміна розмірів сердечника котушки: баланс простору та продуктивності
Розмір сердечника котушки визначає доступний простір для намотування, впливаючи на вибір діаметра дроту та кількості витків. Оптимізація сердечника дозволяє інженерам досягти ідеального поєднання опору та магнітної сили в компактних конструкціях.
4. Ланцюгові ефекти регулювання опору постійного струму
4.1 Вплив на робочий струм
За фіксованої напруги живлення збільшення опору котушки зменшить -струм сталого стану (III), створюючи основу для всіх наступних змін продуктивності.
4.2 Вплив на енергоспоживання
Потужність надається:
Збільшення опору зменшує силу струму, що може значно знизити енергоспоживання-, що є ключовим фактором у портативних медичних пристроях або-системах автоматизації з низьким споживанням енергії.
4.3 Вплив на магнітну силу
На магнітну силу (F∝N⋅I) впливає струм. Якщо опір збільшується, а струм зменшується, а витки залишаються постійними, магнітна сила може слабшати, впливаючи на швидкість спрацьовування клапана та силу утримання. Інженери повинні ретельно збалансувати опір для надійної роботи.
4.4 Вплив на теплоутворення
Вироблення тепла (Q=I²Rt) пропорційне квадрату сили струму. Зменшення струму шляхом збільшення опору значно знижує тепло, подовжуючи термін служби ізоляції котушки та клапана в цілому, підвищуючи надійність.
4.5 Вплив на швидкість відповіді
Реакція котушки визначається постійною часу (τ=L/R). Збільшення опору зменшує τ\\tauτ, теоретично покращуючи час наростання та спаду струму. Однак, якщо магнітна сила недостатня, фактичне спрацьовування клапана може відбуватися повільніше, тому необхідна комплексна оцінка.
5. Інженерні компроміси та стратегії оптимізації
5.1 Дизайн на основі вимог програми
Програми з низьким-потужним/низьким{1}}нагріванням: Використовуйте котушки з вищим-опором і ШІМ або керування постійним-струмом, щоб зменшити потужність і тепло.
Висока магнітна сила / швидка реакція: Виберіть котушки із помірним або низьким опором, з оптимізованим охолодженням для підтримки магнітного виходу.
Мініатюрні дизайни-з обмеженим простором: точно збалансуйте діаметр дроту, оберти та розмір сердечника для досягнення оптимальної продуктивності в обмеженому просторі.
5.2 Координація з керуючими схемами
Інтелектуальні стратегії керування (ШІМ або постійний -струм) допомагають пом’якшити вплив змін опору на магнітну силу та потужність, забезпечуючи стабільну та ефективну роботу.
5.3 Важливість матеріалів і виробництва
Високоякісний емальований дріт, точні методи намотування та ефективне керування температурою є важливими для довгострокової стабільності та надійності мініатюрних електромагнітних клапанів.
6. Питання клієнта медичного пристрою Pinmotor
Клієнт медичного пристрою Pinmotor використовував двоходові мініатюрні вакуумні електромагнітні клапани в портативному апараті штучної вентиляції легень. Оригінальна конструкція мала відносно низький опір котушки, що призвело до:
- Надмірний стабільний-струм
- Високе енергоспоживання і значне тепловиділення
- Знижена надійність при безперервній роботі
Регулюючи оберти котушки та діаметр дроту для збільшення опору постійному струму:
- Стаціонарний-струм зменшився на ~25%, зменшуючи енергоспоживання
- Магнітна сила залишалася достатньоюдля надійного приводу клапанів
- Вироблення тепла зменшилося на ~40%, підвищуючи безпеку та надійність пристрою
- Час відгуку залишався в межах проектних вимог, забезпечуючи точне керування потоком повітря
Цей випадок демонструє практичні переваги оптимізації опору котушки. Інженери також посилалися на характеристики2-ходовий мініатюрний електромагнітний клапан постійного струму 12 Вдля перевірки та вказівок щодо вибору.
7. Висновок
Опір постійному струму котушок 2-ходового мініатюрного вакуумного електромагнітного клапана є критично важливим конструктивним параметром. Збільшення опору може зменшити робочий струм і вплинути на споживання електроенергії, магнітну силу, виділення тепла та швидкість реакції. Поєднання оптимізації опору з точними схемами керування та технологіями виробництва покращує продуктивність і надійність медичних пристроїв, автоматизованих систем і мікрофлюїдних програм. Оскільки вимоги до мініатюризації, інтелектуальності та високої ефективності зростають, оптимізація опору залишатиметься ключовою увагою в конструкції електромагнітних клапанів.
